✨ XRay Vless Reality + MikroTik ✨


💫 Аналог AmneziaWG + MikroTik

В данном репозитории рассматривается работа MikroTik RouterOS V7.18.2+ с протоколом XRay Vless Reality. В процессе настройки, относительно вашего оборудования, следует выбрать вариант реализации с контейнером внутри RouterOS или без контейнера.

Предполагается что вы уже настроили серверную часть Xray например с помощью панели управления 3x-ui и протестировали конфигурацию клиента например на смартфоне или персональном ПК.

🏫 Внимание! Инструкция среднего уровня сложности. Перед применением настроек вам необходимо иметь опыт в настройке MikroTik уровня сертификации MTCNA.

Присутствуют готовые контейнеры на Docker Hub которые можно сразу использовать внутри RouterOS. Контейнеры делятся на три архитектуры ARM, ARM64 и x86.

Вариант №2 без контейнера подойдёт к любому домашнему роутеру который хоть немного умеет работать с аналогичными в MikroTik адрес-листами или имеет расширенный функционал по маршрутизации.

Преднастройка RouterOS

Создадим отдельную таблицу маршрутизации:

/routing table
add disabled=no fib name=r_to_vpn

Добавим address-list "to_vpn" что бы находившиеся в нём IP адреса и подсети заворачивать в пока ещё не созданный туннель

/ip firewall address-list
add address=8.8.8.8 list=to_vpn

Добавим address-list "RFC1918" что бы не потерять доступ до RouterOS при дальнейшей настройке

/ip firewall address-list
add address=10.0.0.0/8 list=RFC1918
add address=172.16.0.0/12 list=RFC1918
add address=192.168.0.0/16 list=RFC1918

Добавим правила в mangle для address-list "RFC1918" и переместим его в самый верх правил

/ip firewall mangle
add action=accept chain=prerouting dst-address-list=RFC1918 in-interface-list=!WAN

Добавим правило транзитного трафика в mangle для address-list "to_vpn"

/ip firewall mangle
add action=mark-connection chain=prerouting connection-mark=no-mark dst-address-list=to_vpn in-interface-list=!WAN \
    new-connection-mark=to-vpn-conn passthrough=yes

Добавим правило для транзитного трафика отправляющее искать маршрут до узла назначения через таблицу маршрутизации "r_to_vpn", созданную на первом шаге

add action=mark-routing chain=prerouting connection-mark=to-vpn-conn in-interface-list=!WAN new-routing-mark=r_to_vpn \
    passthrough=yes

Маршрут по умолчанию в созданную таблицу маршрутизации "r_to_vpn" добавим чуть позже.

❗Два выше обозначенных правила будут работать только для трафика, проходящего через маршрутизатор. Если вы хотите заворачивать трафик, генерируемый самим роутером (например команда ping 8.8.8.8 c роутера для проверки туннеля в контейнере), тогда добавляем ещё два правила (не обязательно). Они должны находиться по порядку, следуя за вышеобозначенными правилами.

/ip firewall mangle
add action=mark-connection chain=output connection-mark=no-mark \
    dst-address-list=to_vpn new-connection-mark=to-vpn-conn-local \
    passthrough=yes
add action=mark-routing chain=output connection-mark=to-vpn-conn-local \
    new-routing-mark=r_to_vpn passthrough=yes

Вариант №1. RouterOS с контейнером

Сборка контейнера на Windows

Данный пункт настройки подходит только для устройств с архитектурой ARM, ARM64 или x86. Перед запуском контейнера в RouteOS убедитесь что у вас включены контейнеры. С полным списком устройств можно ознакомится тут. Включаем поддержку контейнеров в RouterOS. Так же предполагается что на устройстве (или если есть USB порт с флешкой) имеется +- 50 Мбайт свободного места для разворачивания контейнера внутри RouterOS и +- 150 Мбайт в оперативной памяти. Если места в storage не хватает, его можно временно расширить за счёт оперативной памяти. После перезагрузки RouterOS, всё что находится в RAM, стирается.

Где взять контейнер? Его можно собрать самому из текущего репозитория каталога "Containers" или скачать готовый образ под выбранную архитектуру из Docker Hub. Скачав готовый образ переходим сразу к настройке.

Для самостоятельной сборки следует установить подсистему Docker buildx, "make" и "go".

В текущем примере будем собирать на Windows:

  1. Скачиваем Docker Desktop и устанавливаем
  2. Скачиваем каталог "Containers"
  3. Открываем CMD и переходим в каталог "Containers" (cd <путь до каталога>)
  4. Запускаем Docker с ярлыка на рабочем столе (окно приложения должно просто висеть в фоне при сборке) и через cmd собираем контейнер под выбранную архитектуру RouterOS
  • ARMv8 (arm64/v8) — спецификация 8-го поколения оборудования ARM, которое поддерживает архитектуры AArch32 и AArch64.
  • ARMv7 (arm/v7) — спецификация 7-го поколения оборудования ARM, которое поддерживает только архитектуру AArch32.
  • AMD64 (amd64) — это 64-битный процессор, который добавляет возможности 64-битных вычислений к архитектуре x86

Для ARMv8 (Containers\Dockerfile_arm64)

docker image prune -f

docker buildx build -f Dockerfile_arm64 --no-cache --progress=plain --platform linux/arm64/v8 --output=type=docker --tag user/docker-xray-vless:latest .

Для ARMv7 (Containers\Dockerfile_arm)

docker image prune -f

docker buildx build -f Dockerfile_arm --no-cache --progress=plain --platform linux/arm/v7 --output=type=docker --tag user/docker-xray-vless:latest .

Для amd64 (Containers\Dockerfile_amd64)

docker image prune -f

docker buildx build -f Dockerfile_amd64 --no-cache --progress=plain --platform linux/amd64 --output=type=docker --tag user/docker-xray-vless:latest .

Иногда процесс создания образа может подвиснуть из-за плохого соединения с интернетом. Следует повторно запустить сборку. После сборки образа вы можете загрузить контейнер в приватный репозиторий Docker HUB и продолжить настройку по следующему пункту

Вариант с локальным сохранением контейнера в .tar через docker save тоже может сработать, но у меня на последней версии Docker RouterOS ругался на данный способ импорта

Настройка контейнера в RouterOS

В текущем примере на устройстве MikroTik флешки нет. Хранить будем всё с использованием расшаренного storage через оперативную память. Если у вас есть USB порт и флешка, лучше размещать контейнер на ней. Можно комбинировать память загрузив контейнер в расшаренный диск за счёт оперативной памяти, а сам контейнер разворачивать в постоянной памяти.

Рекомендую создать пространство из ОЗУ хотя бы для tmp директории. Размер регулируйте самостоятельно:

/disk
add slot=ramstorage tmpfs-max-size=100M type=tmpfs

❗Если контейнер не запускается на флешке. Например, вы хотите разместить контейнер в каталоге /usb1/docker/xray. Не создавайте заранее каталог xray на USB-флеш-накопителе. При создании контейнера добавьте в команду распаковки параметр "root-dir=usb1/docker/xray", в этом случае контейнер распакуется самостоятельно создав каталог /usb1/docker/xray и запустится без проблем.

В RouterOS выполняем:

  1. Подключем Docker HUB в наш RouterOS
/file add type=directory name=ramstorage

/container config
set ram-high=200.0MiB registry-url=https://registry-1.docker.io tmpdir=ramstorage
  1. Создадим интерфейс для контейнера
/interface veth add address=172.18.20.6/30 gateway=172.18.20.5 gateway6="" name=docker-xray-vless-veth
  1. Добавим правило в mangle для изменения mss для трафика, уходящего в контейнер. Поместите его после правила с RFC1918 (его мы создали ранее).
/ip firewall mangle add action=change-mss chain=forward new-mss=1360 out-interface=docker-xray-vless-veth passthrough=yes protocol=tcp tcp-flags=syn tcp-mss=1420-65535
  1. Назначим на созданный интерфейс IP адрес. IP 172.18.20.6 возьмёт себе контейнер, а 172.18.20.5 будет адрес RouterOS.
/ip address add interface=docker-xray-vless-veth address=172.18.20.5/30
  1. В таблице маршрутизации "r_to_vpn" создадим маршрут по умолчанию ведущий на контейнер
/ip route add distance=1 dst-address=0.0.0.0/0 gateway=172.18.20.6 routing-table=r_to_vpn
  1. Включаем masquerade для всего трафика, уходящего в контейнер.
/ip firewall nat add action=masquerade chain=srcnat out-interface=docker-xray-vless-veth

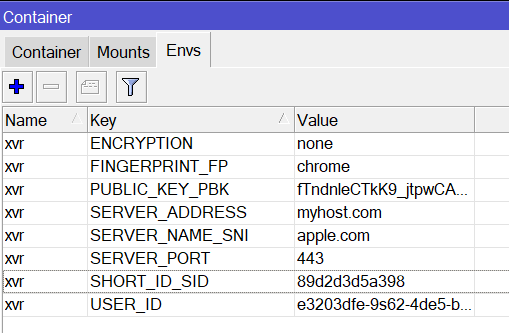

  1. Создадим переменные окружения envs под названием "xvr", которые позже при запуске будем передавать в контейнер. Параметры подключения Xray Vless вы должны взять из сервера панели 3x-ui.

💢 Пример импортируемой строки из 3x-ui раздела клиента "Details" (у вас настройки должны быть сгенерированы свои):

vless://e3203dfe-9s62-4de5-bf9b-ecd36c9af225@myhost.com:443?type=tcp&security=reality&pbk=fTndnleCTkK9_jtpwCAdxtEwJUkQ22oY1W8dTza2xHs&fp=chrome&sni=apple.com&sid=29d2d3d5a398&spx=%2wF#d

Размещаем данные параметры для передачи в контейнер

/container envs
add key=SERVER_ADDRESS name=xvr value=myhost.com
add key=SERVER_PORT name=xvr value=443
add key=USER_ID name=xvr value=e3203dfe-9s62-4de5-bf9b-ecd36c9af225
add key=ENCRYPTION name=xvr value=none
add key=FINGERPRINT_FP name=xvr value=chrome
add key=SERVER_NAME_SNI name=xvr value=apple.com
add key=PUBLIC_KEY_PBK name=xvr value=fTndnleCTkK9_jtpwCAdxtEwJUkQ22oY1W8dTza2xHs
add key=SHORT_ID_SID name=xvr value=29d2d3d5a398
  1. Теперь создадим сам контейнер. Здесь вам нужно выбрать репозиторий из Docker Hub с архитектурой под ваше устройство.

Варианты:

  • catesin/xray-mikrotik-amd64
  • catesin/xray-mikrotik-arm
  • catesin/xray-mikrotik-arm64

Пример импорта контейнера в ramstorage (по факту в оперативную память) для arm64. Подставьте в remote-image нужный репозиторий и отредактируйте местоположение контейнера в root-dir при необходимости.

/container/add remote-image=catesin/xray-mikrotik-arm64:latest hostname=xray-vless interface=docker-xray-vless-veth logging=yes start-on-boot=yes envlist=xvr root-dir=ramstorage/container-xray-mikrotik

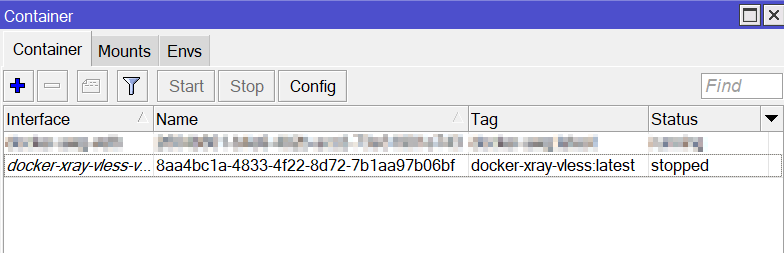

Подождите немного пока контейнер распакуется до конца. В итоге у вас должна получиться похожая картина, в которой есть распакованный контейнер и окружение envs. Если в процессе импорта возникают ошибки, внимательно читайте лог из RouterOS.



💢 Контейнер будет использовать только локальный DNS сервер на IP адресе 172.18.20.5. Необходимо разрешить DNS запросы TCP/UDP порт 53 на данный IP в правилах RouterOS в разделе /ip firewall filter

  1. Запускаем контейнер через WinBox в разделе меню Winbox "container". В логах MikroTik вы увидите характерные сообщения о запуске контейнера.

🔥🔥🔥 Поздравляю! Настройка завершена. Можно проверить доступность IP 8.8.8.8 из списка "to_vpn" (этот адрес мы добавили ранее).

По желанию логирование контейнера можно отключить что бы не засорялся лог RouteOS.

Вариант №2. RouterOS без контейнера

Не известно введут ли разработчики MikroTik возможность нативной интеграции с Xray. Вполне вероятно, что этого может не произойти. Если вам не повезло и ваш MikroTik не поддерживает контейнеры, не расстраивайтесь. Есть вполне рабочее решение, подходящее большинству роутеров (не только MikroTik). Нам нужен дополнительный мини ПК с одним сетевым портом и возможностью установить на него Debian Linux. Идея заключается в единоразовой настройке Debian с помощью экрана монитора с клавиатурой и последующее удалённое управление без необходимости подключения периферийных устройств.

Установка Debian Linux

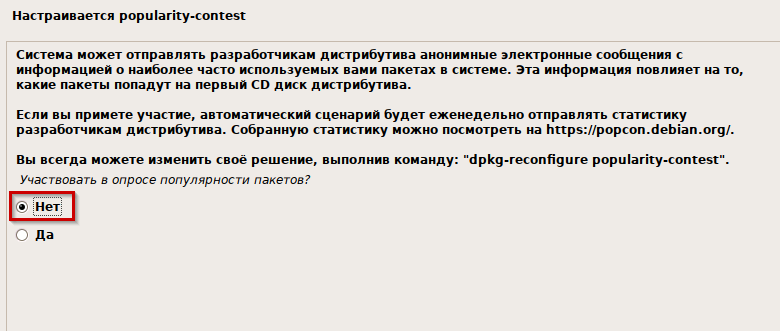

Предполагается, что вы сможете самостоятельно установить Debian на мини ПК через GUI с редактированием некоторых значений в процессе установки, подключением кабеля ethernet к локальной сети вашего роутера. В настройках BIOS мини ПК желательно сделать автозапуск системы при появлении питания. Установка Debian Linux потребуется в самой минимальной конфигурации

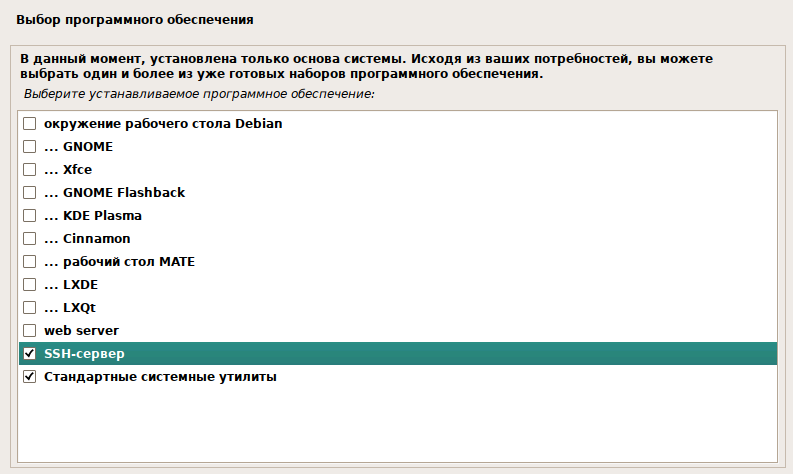

На этапе выбора программного обеспечения устанавливаем SSH сервер и стандартные системные утилиты.


Дальнейшие действия можно сделать, подключившись через SSH к мини ПК.

Дадим root доступ для нашего пользователя (у вас он может быть другим)

su -
sudo usermod -aG sudo root-home

P.S. По вкусу можно установить apt install mc htop -y

Включение маршрутизации в Linux

Маршрутизация нам необходима, так-как нужно передавать пакеты от роутера через Debian в tun2socks адаптер и далее в прокси Xray. Фактически наш Debian будет ещё одним роутером, транслирующим передачу пакетов в socks прокси Xray.

Открываем файл

nano /etc/sysctl.conf

Ищем строку net.ipv4.ip_forward=, раскомментируем и приводим к виду net.ipv4.ip_forward=1. Сохраняем файл и перезагружаемся. Проверяем результат выполнив

sysctl net.ipv4.ip_forward

Должен получиться вывод net.ipv4.ip_forward = 1

Установка Xray

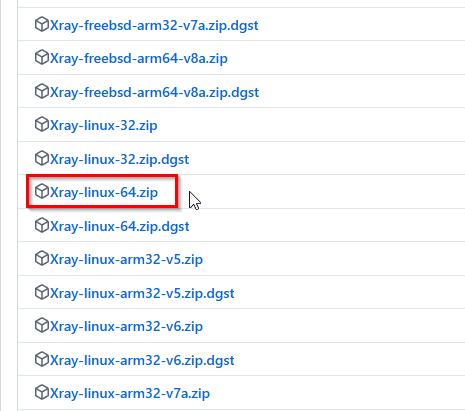

Для установки Xray прокси скачайте готовый бинарник в архиве под вашу архитектуру (скорее всего это будет Linux x64) процессора из текущего репозитория распаковав архив в каталог /opt/xray/

mkdir /opt/xray/
mkdir /opt/xray/config/


В каталог /opt/xray/config/ чуть позже положим конфиг

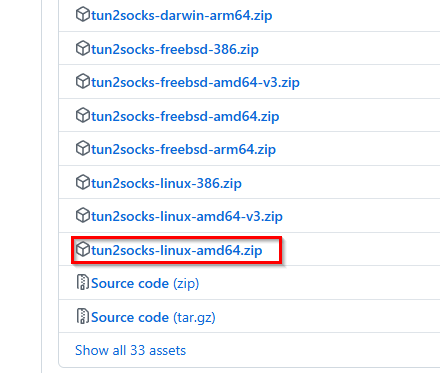

Установка tun2socks

tun2socks будет переадресовывать весть входящий трафик от физического интерфейса Linux в виртуальный "tun0" адаптер, направленный на Xray soscks прокси. Для установки tun2socks скачайте готовый бинарник в архиве под вашу архитектуру (скорее всего это будет Linux x64) процессора из текущего репозитория распаковав архив в каталог /opt/tun2socks/

mkdir /opt/tun2socks/


Подготовка скрипта start.sh

Для простоты настройки, создадим в каталоге /opt/ исполняемый скрипт "start.sh" который будет запускать всю цепочку редактирования маршрутизации, Xray proxy и tun2socks адаптер. Сделаем файл исполняемым.

nano /opt/start.sh

В содержимое скрипта подставьте конфигурацию клиента для Xray из 3x-ui заполнив следующие переменные.

Переменная Пример значения (у вас должны быть свои) Пояснение
SERVER_ADDRESS myhost.com Конфигурация Xray клиента
SERVER_PORT 443 Конфигурация Xray клиента
USER_ID e3203dfe-9s62-4de5-bf9b-ecd36c9af225 Конфигурация Xray клиента
ENCRYPTION none Конфигурация Xray клиента
FINGERPRINT_FP chrome Конфигурация Xray клиента
SERVER_NAME_SNI apple.com Конфигурация Xray клиента
PUBLIC_KEY_PBK fTndnleCTkK9_jtpwCAdxtEwJUkQ22oY1W8dTza2xHs Конфигурация Xray клиента
SHORT_ID_SID 29d2d3d5a398 Конфигурация Xray клиента
GATEWAY 172.18.20.5 IP шлюз по-умолчанию в Linux (подсмотреть через ip r)
ADAPTER_NAME eth0 Название физического адаптера в Linux (подсмотреть через ip a)
#!/bin/sh
echo "Starting setup Linux please wait"
pkill xray
pkill tun2socks
sleep 1

# Заполните данные переменные из
SERVER_ADDRESS=***
SERVER_PORT=***
USER_ID=***
ENCRYPTION=***
FINGERPRINT_FP=***
SERVER_NAME_SNI=***
PUBLIC_KEY_PBK=***
SHORT_ID_SID=***
GATEWAY=***
ADAPTER_NAME=***


# Получение IP-адреса
SERVER_IP_ADDRESS=$(getent ahosts $SERVER_ADDRESS | head -n 1 | awk '{print $1}')

if [ -z "$SERVER_IP_ADDRESS" ]; then
  echo "Failed to obtain an IP address for FQDN $SERVER_ADDRESS"
  exit 1
fi

# Сетевые настройки
ip tuntap del mode tun dev tun0
ip tuntap add mode tun dev tun0
ip addr add 172.31.200.10/30 dev tun0
ip link set dev tun0 up
ip route del default via $GATEWAY
ip route add default via 172.31.200.10
ip route add $SERVER_IP_ADDRESS/32 via $GATEWAY
ip route add 1.0.0.1/32 via $GATEWAY
ip route add 8.8.4.4/32 via $GATEWAY
ip route add 192.168.0.0/16 via $GATEWAY
ip route add 10.0.0.0/8 via $GATEWAY
ip route add 172.16.0.0/12 via $GATEWAY


# Обновление resolv.conf
rm -f /etc/resolv.conf
tee -a /etc/resolv.conf <<< "nameserver $GATEWAY"
tee -a /etc/resolv.conf <<< "nameserver 1.0.0.1"
tee -a /etc/resolv.conf <<< "nameserver 8.8.4.4"

# Генерация конфигурации для Xray
cat <<EOF > /opt/xray/config/config.json
{
  "log": {
    "loglevel": "silent"
  },
  "inbounds": [
    {
      "port": 10800,
      "listen": "0.0.0.0",
      "protocol": "socks",
      "settings": {
        "auth": "noauth",
        "udp": true
      },
      "sniffing": {
        "enabled": true,
        "destOverride": ["http", "tls", "quic"],
		"routeOnly": true
      }
    }
  ],
  "outbounds": [
    {
      "protocol": "vless",
      "settings": {
        "vnext": [
          {
            "address": "$SERVER_ADDRESS",
            "port": $SERVER_PORT,
            "users": [
              {
                "id": "$USER_ID",
                "encryption": "$ENCRYPTION",
                "alterId": 0
              }
            ]
          }
        ]
      },
      "streamSettings": {
        "network": "tcp",
        "security": "reality",
        "realitySettings": {
          "fingerprint": "$FINGERPRINT_FP",
          "serverName": "$SERVER_NAME_SNI",
          "publicKey": "$PUBLIC_KEY_PBK",
          "spiderX": "",
          "shortId": "$SHORT_ID_SID"
        }
      },
	  "tag": "proxy"
    }
  ]
}
EOF
echo "Start Xray core"
/opt/xray/xray run -config /opt/xray/config/config.json &
echo "Start tun2socks"
/opt/tun2socks/tun2socks -loglevel silent -tcp-sndbuf 3m -tcp-rcvbuf 3m -device tun0 -proxy socks5://127.0.0.1:10800 -interface $ADAPTER_NAME &
echo "Linux customization is complete"

Сохраняем и делаем файл исполняемым

/bin/bash /opt/start.sh

Запускаем скрипт

Настройка роутера

Теперь нам остаётся завернуть нужный трафик на IP адрес Debian в локальной сети.

Для MikroTik. В таблице маршрутизации "r_to_vpn" создадим маршрут по умолчанию ведущий на Debian и правило MASQUERADE для локальных сетей

/ip route
add distance=1 dst-address=0.0.0.0/0 gateway=<ip адрес Debian в локальной сети> routing-table=r_to_vpn

/ip firewall nat
add action=masquerade chain=srcnat routing-mark=r_to_vpn

🔥🔥🔥 Поздравляю! Настройка завершена. Можно проверить доступность IP 8.8.8.8 из списка "to_vpn" (этот адрес мы добавили ранее). Трафик должен уходить на Debian. IP адреса назначения, которые MikroTik завернёт в Xray, будут отправляться на Debian, а он в свою очередь завернёт трафик на виртуальный tun0 адаптер, который адресует весь трафик в socks proxy Xray.
